/NEWS

详情

各种铸造方法的工艺特点和适用范围

日期:2019-04-27 09:02

  砂型铸造是当今铸造业中使用最普遍的铸造工艺,适用于各种材质,铁合金,非铁合金铸造都能用砂型铸造。

  适用范围:最常用的铸造方法。手工造型适用于单件、小批量和难以使用造型机的形状复杂的大型铸件。机器造型适用于批量生产的中、小铸件。

  工艺特点:手工造型:灵活、易行,但生产效率低,劳动强度高,尺寸精度和表面质量低。机器造型:尺寸精度和表面质量高,但投资大。

  简述:金属型铸造又称硬模铸造,它是将液体金属浇入金属铸型,以获得铸件的一种铸造方法。铸型是用金属制成,可以反复使用多次(几百次到几千次)。金属型和砂型,在性能上有显著的区别,如砂型有透气性,而金属型则没有;砂型的导热性差,金属型的导热性很好,砂型有退让性,而金属型没有。鉴于此,使用金属型铸造工艺,铸造技术员需要明辨金属型与砂型的区别。然后,加强学习,精艺求精。

  简述:熔模铸造工艺起源较早,在我国,春秋时期熔模铸造工艺就已经应用在贵族的饰品制作方面了。熔模铸造件一般比较复杂,不适用大型铸件。工艺过程较复杂,且不易控制,使用和消耗的材料较贵,故它适用于生产形状复杂、精度要求高、或很难进行其它加工的小型零件,如涡轮发动机的叶片等。

  适用范围:各种批量的铸钢及高熔点的合金的小型复杂精密铸件,特别适合铸造艺术品、精密机械零件。

  简述:目前生产上应用最广泛的是CO2水玻璃砂底套陶瓷型。CO2水玻璃套有强度高,透气性好制作简便道优点。其特殊之处,在于事先要准备两个模型,一个用于灌陶瓷浆料的铸件模(A模),另一个用于制造底套(B模)其尺寸较(A 模)大。

  熔模铸造虽能铸出尺寸精确、光洁度高的铸件,但由于本身工艺的限制,浇注的铸件重量一般都较小,最大件只有几十公斤;而陶瓷型铸件最大可达十几吨。

  缺点是原材料价格昂贵,由于有灌浆工序,不适于浇注批量大,重量轻,形状较复杂的铸件,且生产工艺过程难于实现机械化和自动化。

  1.能够很好地复制出复杂的铸件。由于石膏浆料的流动性能好,使得其充型性能优良,复膜性优异,型腔表面光洁。制作出来的产品粗糙度等级能够达到Ra 1.6um。

  2.热导率低。这一性能会使得金属液很好地填充模具,但亦会因凝结时间过长,而出现疏松、缩孔等缺陷。

  工艺特点:铸型耐火度低,适用于中低合金铸件。透气性差,执导率低,凝固时间过长,充型性能优,铸件表面光洁。生产效率较低。

  简述:低压铸造,在低压气体作用下使液态金属充填铸型并凝固成铸件的铸造方法。低压铸造最初主要用于铝合金铸件的生产,以后进一步扩展用途,生产熔点高的铜铸件、铁铸件和钢铸件。

  工艺特点:铸件组织致密,工艺出品率高,设备较简单,可采用各种铸型,不过生产率比较低。

  简述:差压铸造又称反压铸造、压差铸造。它是在低压铸造的基础上派生出来的一种铸造方法。与低压铸造的不同点是在铸型外罩个密封罩,内充压缩气体,使铸型处于气体的一定压力之下。金属液充型时,使保温炉中气体的压力大于铸型中气体的压力,如低压铸造时那样实现金属液的充型、保压和增压。但此时铸件是在更高的压力作用下结晶凝固的,所以可保证获得致密度更高的铸件。

  简述:压力铸造,有高压和高速充填压铸型的两大特点。它常用的压射比压是从几千至几万kPa,甚至高达2×105kPa。充填速度约在10~50m/s,有些时候甚至可达100m/s以上。充填时间很短,一般在0.01~0.2s范围内。与其它铸造方法相比,压铸有以下三方面优点:产品质量好,铸件尺寸精度高,一般相当于6~7级,甚至可达4级;表面光洁度好,一般相当于5~8级;强度和硬度较高,强度一般比砂型铸造提高25~30%,但延伸率降低约70%;尺寸稳定,互换性好;可压铸薄壁复杂的铸件。例如,当前锌合金压铸件最小壁厚可达0.3mm;铝合金铸件可达0.5mm;最小铸出孔径为 0.7mm;最小螺距为0.75mm。

  工艺特点:铸件尺寸精度高,表面光洁,组织致密,生产效率高,成本低,但压铸机和铸型成本高。

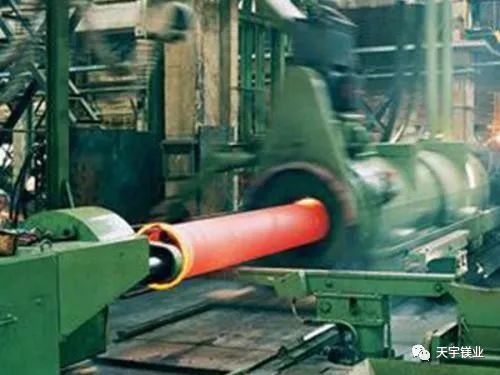

  简述:离心铸造(centrifugalcasting)是指将液态金属浇入旋转的铸型里,在离心力作用下充型并凝固成铸件的铸造方法。离心铸造用的机器称为离心铸造机。

  简述:连续铸造是一种先进的铸造方法,其原理是将熔融的金属,不断浇入一种叫做结晶器的特殊金属型中,凝固(结壳)了的铸件,连续不断地从结晶器的另一端拉出,它可获得任意长或特定的长度的铸件。

  连续铸造在国内外已经被广泛采用,如连续铸锭(钢或有色金属锭),连续铸管等。连续铸造和普通铸造比较有下述优点:

  2、连续铸造时,铸件上没有浇注系统的冒口,故连续铸锭在轧制时不用切头去尾,节约了金属,提高了收得率;

  3、简化了工序,免除造型及其它工序,因而减轻了劳动强度;所需生产面积也大为减少;

  4、连续铸造生产易于实现机械化和自动化,铸锭时还能实现连铸连轧,大大提高了生产效率。

  简述:消失模铸造是把与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇,刷涂耐火涂料并烘干后,埋在干石英砂中振动造型,在负压下浇注,使模型气化,液体金属占据模型位置,凝固冷却后形成铸件的新型铸造方法。消失模铸造是一种近无余量、精确成型的新工艺,该工艺无需取模、无分型面、无砂芯,因而铸件没有飞边、毛刺和拔模斜度,并减少了由于型芯组合而造成的尺寸误差。

  工艺特点:铸件尺寸精度较高,铸件设计自由度大,工艺简单,但模样燃烧有一定的环境影响。

  以上这十一种铸造方法,工艺特点不同,在铸造生产中,不同的铸件,选择相应的铸造方法。其实,很难说哪种铸造工艺有绝对的优势,在生产中,大家也是选择适用的工艺,选择性价比更低的工艺方法。

      申博,申博太阳城

所属类别: 申博

该资讯的关键词为:申博太阳城


网站地图
