/NEWS

详情

gh4169高温合金用什么刀具加工

日期:2019-11-29 14:35

  午虎特种合金(上海)有限公司(Wohoo special alloy (Shanghai) Co., Ltd.) 是一家集生产制造、开发特种合金材料的高新技术企业。公司成立于2005年。企业坐落于中国境内最成功的国家级工业开发区——上海

  该合金在-253~700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件,在宇航、核能、石油工业及挤压模具中,在上述温度范围内获得了极为广泛的应用。

  1、因GH4169合金中铌含量高,合金中的铌偏析程度与治金工艺直接有关。2、为避免钢锭中的元素偏析过重,采用的钢锭直径不大于508mm。3、经均匀化处理的合金具有良好的热加工性能,钢锭的开坯加热温度不得超过1120℃。4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。5、合金具有满意的焊接性能,可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接

  可以使用YS2T 加工,YS2T 属超细颗粒合金,适于低速粗车,铣削耐热合金及钛合金,作切断刀及丝锥、锯片铣刀尤佳。YG6X 也可以加工耐热合金材料。

  上海骏廷主营:有色金属材料,镍基高温合金、镍基耐蚀合金、精密合金、镍基合金、哈氏合金。蒙乃尔合金,不锈钢等! 电话: 期待您的来电咨询!

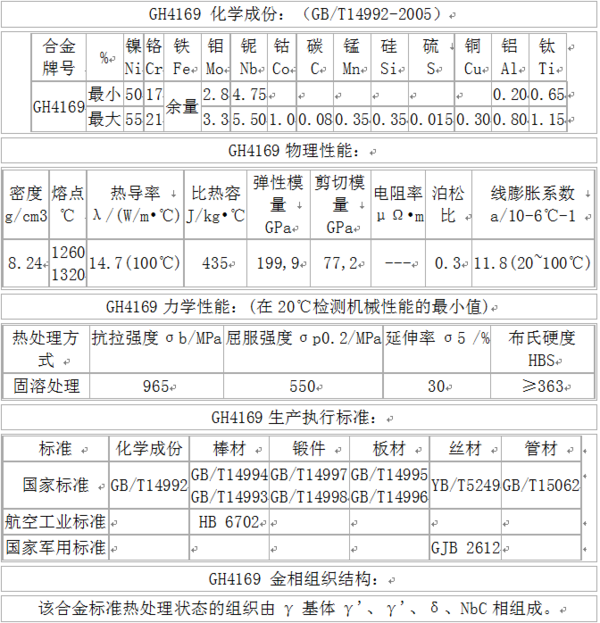

  GH4169合金在-253~650℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件,在宇航、核能、石油工业及挤压模具中,在上述温度范围内获得了极为广泛的应用。

  该合金的另一特点是合金组织对热加工工艺特别敏感,掌握合金中相析出和溶解规律及组织与工艺、性能的相互关系,可针对不同的使用要求制定合理、可行的工艺规程,就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。

  合金具有不同的热处理制度,以控制晶粒度、控制δ相形貌、分布和数量,从而获得不同级别的力学性能。合金热处理制度分3类:

  Ⅰ:(1010~1065)℃±10℃,1h,油冷、空冷或水冷+720℃±5℃,8h,以50℃/h炉冷至620℃±5℃,8h,空冷。

  经此制度处理的材料晶粒粗化,晶界和晶内均无δ相,存在缺口敏感性,但对提高冲击性能和抵抗低温氢脆有利。

  Ⅱ:(950~980)℃±10℃,1h,油冷、空冷或水冷+720℃±5℃,8h,以50℃/h炉冷至620℃±5℃,8h,空冷。

  Ⅲ:720℃±5℃,8h,以50℃/h炉冷至620℃±5℃,8h,空冷。

  经此制度处理后,材料中的δ相较少,能提高材料的强度和冲击性能。该制度也称为直接时效热处理制度。

  可供应模锻件(盘、盘整体锻件)、饼、环、棒(锻棒、轧棒、冷拉棒)、板、丝、带、管、不同形状和尺寸的紧固件、弹性元件等。交货状态有供需双方商定。丝材以商定的交货状态成盘装交货。

  合金的冶炼工艺分为3类:真空感应电渣重熔;真空感应加真空电弧重熔;真空感应加电渣重熔加真空电弧重熔。可根据零件的使用要求,选择所需的冶炼工艺,满足应用要求。

  制造航空和航天发动机中各种静止件和转动件,如盘、环件、机匣、轴、叶片、紧固件、弹性元件、燃气导管、密封元件等和焊接结构件;制造核能工业应用的各种弹性元件和格架;制造石油和化工领域应用的零件及其他零件。

  近年来,在对该合金研究不断深化和对该合金应用不断扩大的基础上,为提高质量和降低成本,发展了很多工艺:真空电弧重熔时采用氦气冷却工艺,有效的减轻铌偏析;采用喷射成形工艺生产环件,降低成本和缩短生产周期;采用超塑成形工艺,扩大产品的生产范围。

  用该合金制造的涡轮盘、甩油盘、整体转子、轴、紧固件等零件已按照发动机所用的型号规范,在发动机零、部件试验中通过了超转、破裂、低循环疲劳试验;通过了高空台试车个长期(寿命)试车及试飞发射的考核,达到了设计和应用的要求。

  3.1.1因GH4169合金中铌含量高,合金中的铌偏析成份都与冶金工艺直接相关。电渣重熔和真空电弧熔炼的熔炼速度和电极棒的质量状态直接影响材质的优劣。熔速快,易形成富铌的黑斑;熔速慢,会形成贫铌的白斑;电极棒表面质量差和电极棒内部有裂纹,均易导致白斑的形成,所以,提高电极棒质量和控制熔速及提高钢锭的凝固速率是冶炼工艺的关键因素。为避免钢锭中的元素偏析过重,至今采用的钢锭直径不大于508mm。品均化工艺必须确保钢锭中的L相完全溶解。钢锭两阶段均匀化和中间坯二次均匀化处理的时间,根据钢锭和中间坯的直径而定。均匀化工艺的控制与材料中铌的偏析程度直接相关。

  目前生产中采用的1160℃,20h+1180℃,44h的均匀化工艺,尚不足以消除钢锭中心的偏析,

  5.1.2 经均匀化处理的合金具有良好的热加工性能。钢锭的开坯加热温度不得超过1120℃。锻件的锻造工艺应根据锻件使用状况和应用要求,结合生产厂的条件而定。开坯和生产锻件时,中间退火温度和终端温度必须跟军零件所需要的组织状态和性能来确定,一般情况下,锻造的终端温度控制在930℃~950℃之间为宜。

      申博,申博太阳城

所属类别: 申博

该资讯的关键词为:申博太阳城


网站地图
